The Hidden Powerhouse: Descobrindo o mundo dos motores pneumáticos de deslocamento positivo

I. Introdução

UM. Hook: o poder do ar comprimido

No mundo da automação industrial e máquinas especializadas, o rugido de um motor poderoso ou o zumbido de um motor elétrico geralmente leva o centro do palco. No entanto, silenciosamente e eficientemente, outra força está em jogo há décadas, oferecendo vantagens únicas em que as fontes de energia convencionais ficam aquém: o poder do ar comprimido. Esse meio invisível, mas potente, impulsiona uma classe de dispositivos conhecidos como motores pneumáticos, servindo como heróis desconhecidos em inúmeras aplicações.

B. O que é Motores pneumáticos de deslocamento positivo ?

A Motor pneumático de deslocamento positivo é um dispositivo mecânico que converte a energia do ar comprimido em movimento rotativo mecânico. Ao contrário dos motores de ar no estilo da turbina que dependem do fluxo dinâmico de ar sobre as lâminas, os motores de deslocamento positivo operam em um princípio volumétrico. Eles prendem um volume fixo de ar comprimido, permitem que ele se expanda e depois esgote -o, usando o diferencial de pressão resultante para criar um movimento rotativo contínuo. Essa diferença fundamental lhes dá características e vantagens distintas, particularmente em ambientes exigentes.

C. Breve história e evolução

O conceito de usar ar comprimido para datas de energia nas costas, com aplicações iniciais em mineração e tunelamento. O desenvolvimento de motores pneumáticos práticos ganhou tração no século XIX, impulsionada pela necessidade de fontes de energia mais seguras e robustas em condições perigosas, onde as faíscas de motores elétricos representaram um risco significativo. Com o tempo, os designs evoluíram de mecanismos simples de pistão para motores de palheta e engrenagem mais sofisticados, cada um oferecendo perfis de desempenho específicos adequados para uma ampla variedade de aplicações industriais e especializadas.

D. Visão geral da importância e aplicações comuns

Motores pneumáticos de deslocamento positivo são indispensáveis nas indústrias onde a segurança, a durabilidade e o controle preciso são fundamentais. Eles são comumente encontrados ferramentas manuais em fabricação, guinchos no manuseio de materiais, misturadores em usinas químicas e equipamentos especializados em instalações de processamento médico e de alimentos. Sua segurança inerente em atmosferas explosivas e sua capacidade de parar sem danos tornam -os uma escolha preferida em muitos contextos operacionais desafiadores.

E. escopo do artigo e o que o leitor aprenderá

Este artigo se aprofundará nos princípios fundamentais que governam motores pneumáticos de deslocamento positivo, explorarão seus vários tipos, destacam suas principais vantagens e limitações e detalham suas diversas aplicações. Também abordaremos os critérios essenciais de seleção e as práticas de manutenção, concluindo com uma olhada nas tendências futuras nessa tecnologia vital.

Ii. Fundamentos da operação do motor pneumático

A. Ar comprimido como fonte de energia

1. Propriedades do ar comprimido relevante para os motores: O ar comprimido atua como o fluido de trabalho, armazenando energia potencial que é convertida em energia cinética. Suas principais propriedades para operação do motor incluem sua compressibilidade (permitindo armazenamento de energia), sua capacidade de expandir (acionando o motor) e sua viscosidade relativamente baixa (facilitar o fluxo).
2. Papel da pressão do ar e do fluxo: O desempenho de um motor pneumático depende diretamente da pressão do ar e da taxa de fluxo fornecidas. A pressão determina a força disponível para acionar o motor, enquanto a taxa de fluxo (volume de ar por unidade de tempo) determina a velocidade do motor. A pressão mais alta geralmente leva a um torque mais alto e o fluxo mais alto leva a uma velocidade mais alta.

B. Princípio de deslocamento positivo explicado

1. Como um volume fixo de ar está preso e expandido: O núcleo de deslocamento positivo está no design do motor, que cria câmaras seladas. O ar comprimido entra nessas câmaras, empurrando um elemento móvel (como uma palheta ou pistão). À medida que o elemento se move, o volume da câmara aumenta, permitindo que o ar se expanda e transfira sua energia. Uma vez que o ar fizer seu trabalho, ele está exausto e o ciclo se repete. Esse "deslocamento positivo" garante que um volume específico de ar seja utilizado em cada ciclo, fornecendo movimento previsível e controlado.
2. Comparação com outros tipos de motor (por exemplo, turbinas - brevemente): Ao contrário das turbinas pneumáticas, que usam o fluxo contínuo de ar para girar um rotor (semelhante a um moinho de vento), os motores de deslocamento positivo dependem de volumes discretos de ar agindo em partes móveis. Isso os torna geralmente mais eficientes em velocidades mais baixas e capazes de torques iniciais mais altos em comparação com as turbinas de tamanho semelhante.

C. Componentes -chave (Geral)

Embora os projetos específicos variem, os motores pneumáticos de deslocamento positivo compartilham componentes essenciais comuns:

1. Rotor/eixo: O componente rotativo central que converte a força linear do ar em expansão em movimento de rotação, fornecendo energia à saída.
2. Habitação: O invólucro externo que envolve todos os componentes internos, fornecendo integridade estrutural e contendo o ar comprimido.
3. Portas de entrada/exaustão: As aberturas através das quais o ar comprimido entra no motor e o ar gasto é expulso.
4. Elementos de vedação: Componentes como O-rings, juntas e usinagem precisa que impedem o vazamento de ar entre as câmaras e garantam operação eficiente.

Iii. Tipos de motores pneumáticos de deslocamento positivo

Motores pneumáticos de deslocamento positivo vêm em várias configurações, cada uma adequada para diferentes aplicações com base em suas características operacionais exclusivas.

A. Vane Motors

1. Descrição e construção: Os motores de palhetas consistem em um rotor cilíndrico montado excentricamente dentro de um alojamento cilíndrico maior. As palhetas retangulares são montadas em slots radiais no rotor.
2. Como eles funcionam: Quando o ar comprimido entra no motor, ele empurra contra as palhetas, forçando -as para fora contra a parede da habitação devido à força centrífuga. O ar então se expande nas câmaras em forma de crescente formadas entre o rotor, as palhetas e a carcaça, fazendo com que o rotor gire. À medida que o rotor gira, as palhetas deslizam de volta para os slots e o ar gasto está esgotado.
3. Vantagens: Os motores de palhetas são compactos, oferecem um bom torque de partida, são facilmente reversíveis alterando a direção do fluxo de ar e podem operar em velocidades relativamente altas.
4. Desvantagens: Eles são suscetíveis ao desgaste nas palhetas e na carcaça devido ao atrito, e o vazamento de ar pode ocorrer se as vedações se degradarem, levando a uma eficiência reduzida.
5. Aplicações comuns: Amplamente utilizado em ferramentas manuais, como trituradores, brocas, chaves de fenda e chaves de impacto devido ao seu tamanho compacto e alta taxa de potência / peso.

B. Motores de Pistão

Os motores de pistão são geralmente mais robustos e oferecem maior torque em velocidades mais baixas.

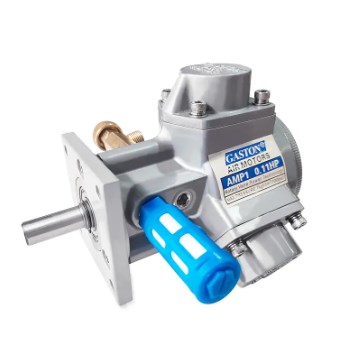

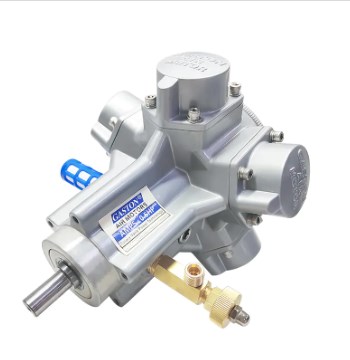

1. Motores de pistão radial:
   1. Descrição e construção: Esses motores apresentam vários pistões (normalmente de 3 a 6 ou mais) dispostos radialmente em torno de um eixo de manivela central.
   2. Como eles funcionam: O ar comprimido é direcionado sequencialmente para cada pistão, forçando -o para fora. Esse movimento linear é convertido em movimento rotativo pelo eixo de manivela, semelhante a um motor de combustão interna.
   3. Vantagens: Os motores de pistão radial são conhecidos por sua produção de alto torque, excelente desempenho de baixa velocidade e construção robusta. Eles são muito duráveis e podem lidar com cargas pesadas.
   4. Desvantagens: Eles tendem a ser maiores e mais pesados que os motores de palhetas para uma determinada saída de potência e geralmente são mais complexos em design.
   5. Aplicações comuns: Ideal para aplicações que requerem alto torque e controle preciso em velocidades mais baixas, como guinchos, guinchos, mixers e grandes máquinas industriais.
2. Motores de pistão axial (menos comuns para pneumático):
   1. Breve descrição: Embora mais prevalecentes nos sistemas hidráulicos, existem projetos de pistão axial para motores pneumáticos, mas são menos comuns. Eles normalmente envolvem pistões dispostos paralelamente ao eixo de acionamento, agindo em uma placa swash ou prato de oscilação para gerar movimento rotativo.

C. motores de engrenagem

1. Descrição e construção: Os motores de engrenagem pneumática normalmente consistem em duas engrenagens de malha (externas ou internas) fechadas dentro de um alojamento.
2. Como eles funcionam: O ar comprimido entra no motor e está preso nos bolsos entre os dentes da engrenagem e o alojamento. À medida que as engrenagens giram, o ar é transportado e depois liberado através da porta de escape. O fluxo contínuo de ar para dentro e fora desses bolsos cria a força rotacional.
3. Vantagens: Os motores de engrenagem são simples em design, muito robustos e geralmente adequados para aplicações de alta velocidade. Eles são menos propensos a usar do que os motores de palhetas em algumas condições.
4. Desvantagens: Eles normalmente oferecem torque de partida mais baixo em comparação com os motores de palhetas ou pistão e podem ser menos eficientes em velocidades muito baixas.
5. Aplicações comuns: Usado em aplicações que requerem velocidade consistente e torque moderado, como unidades de transportador, pequenas bombas e alguns equipamentos de mistura.

D. Motores de diafragma (menos comuns como rotativos, mais para atuação linear)

Embora usados principalmente para atuação linear (por exemplo, válvulas ou bombas), existem alguns motores do diafragma rotativo. Eles usam a deflexão de um diafragma flexível para acionar um mecanismo que traduz o movimento linear em movimento rotativo. Estes são menos comuns como fontes de energia rotativa primária, mas exemplificam o princípio de deslocamento positivo.

4. Principais características e vantagens

Motores pneumáticos de deslocamento positivo oferecem várias vantagens atraentes que os tornam a escolha preferida em contextos industriais específicos.

A. Segurança em ambientes perigosos

1. Operação não poupada: Ao contrário dos motores elétricos, os motores pneumáticos não usam eletricidade e, portanto, não geram faíscas durante a operação. Esse é um recurso de segurança crítico em ambientes que contêm gases, vapores ou poeira inflamáveis.
2. Natureza à prova de explosão: Seu design inerente os torna intrinsecamente seguros para uso em atmosferas explosivas (classificadas como zonas ATEX ou equivalentes), reduzindo significativamente o risco de ignição.

B. alta relação potência / peso

Os motores pneumáticos podem fornecer energia substancial em relação ao seu tamanho e peso, tornando -os ideais para ferramentas e aplicações portáteis, onde espaço e peso são considerações críticas.

C. Início instantâneo, parada e reversão

Eles podem começar, parar e reverter a direção quase instantaneamente simplesmente controlando o suprimento de ar. Essa resposta rápida é crucial para aplicações que requerem movimentos rápidos e precisos.

D. velocidade variável e controle de torque

1. Trenização simples do suprimento de ar: A velocidade e o torque de um motor pneumático podem ser facilmente controlados, regulando a pressão e o fluxo do ar. Isso pode ser alcançado com válvulas simples, oferecendo operação flexível e intuitiva.

E. Proteção de sobrecarga (paralisando sem danos)

Uma vantagem significativa é a capacidade de parar em condições de sobrecarga sem sofrer danos. Quando a carga excede a capacidade de torque do motor, ela simplesmente para. Depois que a sobrecarga é removida, ela pode retomar a operação sem exigir uma redefinição ou reparo, diferentemente dos motores elétricos que podem superaquecer e queimar.

F. durabilidade e robustez

1. Tolerância a ambientes severos (poeira, calor, umidade): Os motores pneumáticos são inerentemente robustos e podem suportar condições operacionais severas, incluindo altas temperaturas, ambientes empoeirados e alta umidade, o que pode comprometer os motores elétricos.

G. Operação legal (a expansão do ar esfria o motor)

À medida que o ar comprimido se expande dentro do motor, causa um efeito de resfriamento. Isso significa que os motores pneumáticos geralmente ficam mais frios que os motores elétricos, reduzindo o risco de superaquecimento e estendendo sua vida útil, especialmente em operação contínua.

V. Desvantagens e limitações

Apesar de suas muitas vantagens, motores pneumáticos de deslocamento positivo também vêm com certas limitações que devem ser consideradas.

A. Eficiência energética

1. Menor eficiência em comparação com motores elétricos: Geralmente, os motores pneumáticos são menos eficientes em termos de energia que seus colegas elétricos. O processo de compactação de ar em si consome uma quantidade significativa de energia e há perdas inerentes na operação do motor.
2. Alto consumo de ar comprimido: Para fornecer energia, esses motores exigem um fornecimento contínuo e substancial de ar comprimido, que pode ser caro para gerar e manter.

B. Níveis de ruído

Os motores pneumáticos podem ser bastante barulhentos durante a operação, principalmente devido ao escape rápido do ar comprimido. Os silenciadores e os silenciadores geralmente precisam mitigar esse problema, especialmente em ambientes internos.

C. Requisitos de qualidade do ar

1. Necessidade de ar filtrado e lubrificado: Para um desempenho e longevidade ideais, os motores pneumáticos requerem ar comprimido limpo, seco e muitas vezes lubrificado. Contaminantes como umidade, sujeira e óleo podem causar desgaste, corrosão e bloqueios.
2. Impacto de contaminantes: A má qualidade do ar leva ao aumento da manutenção, eficiência reduzida e falha prematura dos componentes motores.

D. Gerenciamento de ar de exaustão

1. Potencial para ruído e névoa de óleo: O ar exausto pode ser alto e, se o suprimento de ar for lubrificado, poderá liberar uma névoa de óleo no ambiente, o que pode exigir sistemas de ventilação ou coleta.

E. Custo da infraestrutura de ar comprimida

A implementação de um sistema pneumático requer um investimento em compressores de ar, secadores, filtros, reguladores e tubulação de distribuição, o que pode ser um custo significativo e contínuo.

Vi. Aplicações de motores pneumáticos de deslocamento positivo

A combinação única de segurança, energia e controle oferecida por motores pneumáticos de deslocamento positivo os torna indispensáveis em uma ampla gama de indústrias e aplicações.

A. Ferramentas industriais

Eles são os cavalos de trabalho de muitos workshops e linhas de montagem, alimentando:

• Trituradores: Para remoção e acabamento do material.
• Exercícios: Para orifícios precisos chatos.
• Angias de impacto: Para fixação e afrouxamento de alto torque.
• Chaves de fenda: Para tarefas de montagem que requerem torque controlado.

B. Manuseio de material

Sua natureza robusta e capacidade de lidar com cargas pesadas os tornam ideais para:

• Guia: Para levantar e diminuir os objetos pesados com segurança.
• Guincho: Para puxar e posicionar cargas.
• Transportadores: Para conduzir sistemas de transporte de materiais.

C. Mistura e agitação

A característica não poupadora é crucial em ambientes com materiais inflamáveis:

• Mixers de tinta: Garantir consistência uniforme sem risco de ignição.
• Agitadores químicos: Agitar substâncias corrosivas ou voláteis com segurança.

D. Indústria de alimentos e bebidas

Sua capacidade de suportar lavagem e operar em condições estéreis é altamente valorizada:

• Recursos de lavagem: Motores projetados para resistir aos agentes de água e limpeza.
• Ambientes estéreis: Usado no processamento e embalagem onde a higiene é fundamental.

E. Mineração e construção

Sua durabilidade e resistência a condições adversas são essenciais:

• Robustez em condições adversas: Operando de maneira confiável em ambientes empoeirados, molhados e acidentados.

F. médico e farmacêutico

As propriedades e a segurança não magnéticas são críticas para aplicações sensíveis:

• Esterilização: Pode ser esterilizado para uso em dispositivos médicos.
• Propriedades não magnéticas: Seguro para uso próximo a máquinas de ressonância magnética e outros equipamentos eletrônicos sensíveis.

G. Indústria automotiva

Das linhas de montagem a oficinas de reparo, elas são usadas para várias tarefas que exigem energia e controle confiáveis.

Vii. Critérios de seleção para motores pneumáticos

A escolha do motor pneumático certo envolve a avaliação de vários fatores -chave para garantir o desempenho e a longevidade ideais para uma determinada aplicação.

Critério	Descrição
Requisitos de energia e torque	Determine a potência e o torque de saída necessários para o aplicativo. Isso ditará o tamanho e o tipo do motor (por exemplo, palheta para maior velocidade, pistão para torque mais alto).
Faixa de velocidade	Considere a velocidade de operação necessária e se o controle de velocidade variável é necessário.
Consumo de ar	Avalie a taxa de consumo de ar do motor (CFM ou L/min) para garantir que ele se alinhe com a capacidade de suprimento de ar comprimido disponível. O alto consumo pode levar ao aumento dos custos operacionais.
Pressão operacional	Combine a pressão operacional nominal do motor com a pressão do sistema disponível.
Restrições de tamanho e peso	Contas as dimensões físicas e o peso do motor, especialmente para ferramentas portáteis ou instalações com restrição de espaço.
Condições ambientais	Avalie o ambiente operacional para fatores como temperatura, umidade, poeira e presença de materiais perigosos, escolhendo um motor projetado para suportar essas condições.
Necessidades de reversibilidade	Determine se o aplicativo exige que o motor opere nas direções no sentido horário e no sentido anti-horário. A maioria dos motores de palhetas e pistão é facilmente reversível.
Manutenção e manutenção	Considere a facilidade de manutenção, a disponibilidade de peças de reposição e a vida útil esperada do motor.

Viii. Manutenção e solução de problemas

A manutenção adequada é crucial para garantir a confiabilidade e a eficiência de longo prazo de motores pneumáticos de deslocamento positivo.

A. Lubrificação regular

A maioria dos motores pneumáticos requer lubrificação, geralmente através de um lubrificador em linha que adiciona uma névoa fina de óleo ao ar comprimido. Verificações e recargas regulares do lubrificador são essenciais.

B. Filtração e regulamentação do ar

Certifique -se de que o suprimento de ar comprimido seja corretamente filtrado para remover contaminantes (sujeira, ferrugem, umidade) e regulado para a pressão operacional correta. Os filtros devem ser limpos ou substituídos regularmente.

C. Inspeção para desgaste

Inspecione periodicamente o motor quanto a sinais de desgaste em componentes como palhetas, pistões, rolamentos e focas. Abordar quaisquer problemas prontamente para evitar mais danos.

D. questões e soluções comuns

• Perda de poder: Pode ser devido a pressão/fluxo insuficiente de ar, componentes internos usados (por exemplo, palhetas, focas) ou filtros de ar entupidos.
• Consumo excessivo de ar: Geralmente indica vazamento interno de ar devido a vedações desgastadas ou componentes danificados.
• Superaquecimento: Embora raro, pode ocorrer se o motor estiver sobrecarregado continuamente ou se a lubrificação for insuficiente.
• Barulho: Pode indicar rolamentos desgastados, componentes desalinhados ou simplesmente a necessidade de um silenciador mais eficaz.

Ix. Tendências e conclusão futura

A. Avanços em eficiência e materiais

A pesquisa em andamento se concentra em melhorar a eficiência energética de motores pneumáticos por meio de projetos avançados, melhores tecnologias de vedação e o uso de novos materiais de baixo atrito. Isso visa reduzir o consumo de ar comprimido e torná -los mais competitivos com motores elétricos em uma ampla gama de aplicações.

B. Integração com sistemas de controle

Motores pneumáticos modernos estão sendo cada vez mais integrados a sistemas de controle sofisticados, incluindo válvulas e sensores proporcionais, permitindo velocidade, torque e controle de posição mais precisos. Isso aprimora sua versatilidade em processos automatizados.

C. Relevância contínua em aplicações de nicho

Apesar do aumento de acionamentos elétricos, os motores pneumáticos de deslocamento positivo continuarão a manter um lugar vital em aplicações de nicho, onde sua segurança, robustez e capacidade de operar em ambientes severos ou perigosos permanecem sem paralelo.

D. Resumo dos benefícios -chave e seu valor duradouro

Em resumo, os motores pneumáticos de deslocamento positivo oferecem uma mistura única de segurança, densidade de potência, controle instantâneo e durabilidade. Sua capacidade de operar sem faíscas, suportar condições adversas e parar sem danos os torna ferramentas indispensáveis em indústrias que vão desde fabricação e construção até processamento médico e alimentar.

E. Pensamentos finais sobre o papel dos motores pneumáticos na indústria moderna

Embora talvez não seja tão universalmente visível quanto os motores elétricos, motores pneumáticos de deslocamento positivo são uma prova da engenhosidade da engenharia. Eles continuam sendo uma solução confiável, poderosa e segura para tarefas críticas, provando que o poder simples, porém eficaz do ar comprimido, continua sendo uma pedra angular da capacidade industrial moderna. À medida que a tecnologia avança, esses motores provavelmente continuarão evoluindo, tornando -se ainda mais eficiente e integrado, garantindo seu papel duradouro em uma paisagem industrial diversificada e exigente.
