personalizado Motores de redução de engrenagens helicoidais AMP2-C

Maquinaria Co da precisão de Anhui Gaston, Ltd. Lar / Produto / Série de motores pneumáticos / Motor de redução pneumática / Motores de redução de engrenagens helicoidais AMP2-C
  • Motores de redução de engrenagens helicoidais AMP2-C

Motores de redução de engrenagens helicoidais AMP2-C

Parâmetros do produto do motor pneumático de redução de engrenagem helicoidal AMP2-C:
Faixa de taxa de redução: 3-200, potência: 0,12KW, potência: 0,16HP, torque: 2,7-160,5N.m, velocidade livre: 400-6RPM, consumo de ar: 210L/min, peso: 7,3-11,2KG (diferentes taxas de redução, pesos diferentes), métodos de instalação opcionais: vertical, horizontal, válvula de controle manual opcional, freio, controlador.

Recursos padrão:
Utilizando ar comprimido como fonte de energia para segurança e à prova de explosão, o produto possui certificado à prova de explosão e atende aos padrões nacionais de segurança. O redutor de engrenagem helicoidal usa a válvula de controle para alternar a partida, o ajuste e a parada e pode reverter instantaneamente a direção. O motor tem um design geral fechado e pode ser usado em ambientes empoeirados, úmidos e agressivos. É amplamente utilizado na indústria química, semicondutores, cristais, petroquímica, tecnologia bioquímica, fábricas de tintas, máquinas automatizadas e outras indústrias.

Ambiente de trabalho:
Fluido: Ar comprimido
Usando pressão: 5Kg/cm 2 (70psi)
Pressão máxima de trabalho: 6Kg/cm 2 (85 psi)
Temperatura ambiente: -10°C~ 70°C (só pode ser usado em estado não congelante)
Óleo lubrificante: IS0VG32 ou similar. (É necessário adicionar óleo com uma névoa de óleo, 2 a 3 gotas por minuto).
Uso contínuo: Sim (não pode funcionar continuamente sem carga).
Velocidade recomendada: (0,3 ~ 1) x velocidade máxima de saída.

  • Parâmetros detalhados

Desenho dimensional de instalação e tabela dimensional

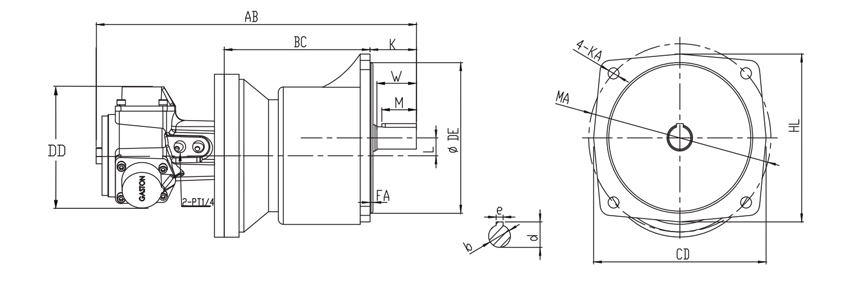

Instalação vertical

Modeloo Redução razão UMB AC DE FA CD DD Heu MA KÁ eu K C M Axial papele final
b d e
AMP2 3-10 290 160 50 6 120 120 120 140 9 16 40 30 27 Φ12h6 20.2 5
11,4” 6,3” 1,97” 0,24” 4,72” 4,72” 4,72” 5,51” 0,35" 0,63” 1,57” 1,18" 1,06" 0,47” 0,79” 0,19”
15-90 325 195 148 3 165 120 175 185 11 17.5 48 40 35 Φ22h6 25 7
12,8” 7,67” 5,83” 0,12” 6,5” 4,72" 6,88" 7,28” 0,43” 0,69” 1,89" 1,57” 1,38" 0,87” 0,98” 0,27”
100-200 355 225 170 3 195 120 205 220 12 23 58 45 40 Φ28h6 31.1 7
14" 8,85” 6,67” 0,12" 7,68” 4,72” 8,07" 8,66“ 0,47” 0,9" 2,28” 1,77” 1,57" 1,1” 1,22” 0,27"

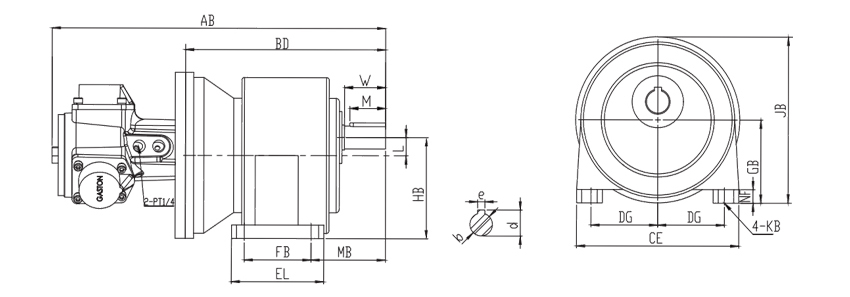

Instalação horizontal

Model Redução razão AB BD Facebook EL MB HB L DG CE GB JB KB NF C M A xial fim part
b d e

AMP1

AMP2

3-10 290 160 40 65 50 88.5 16 110 135 72.5 138 9 10 30 27 Φ18h6 20.2 5
11,4” 6,3" 1.57 2,56" 1,97” 3,48" 0,63" 4,33” 5,31” 2,85" 2,85” 0,35” 0,39" 1,18” 1,06" 0,71" 0,8” 0,19”
15-90 325 195 65 90 60 97.5 17.5 130 158 80 152 11 13 40 35 Φ22h6 25 7
12,8” 7,68" 2,56" 3,54” 2,36” 3,84” 0,69” 5,12” 6,22" 3,15” 3,15” 0,43” 0,51” 1,57” 1,38" 0,87” 0,98" 0,27”
100-200 355 225 90 120 68 116 23 140 178 93 178 11 17 45 40 Φ28h6 31.1 7
14" 8,86" 3,54' 4,72" 2,68" 4,57" 0,9" 5,51” 7" 3,66” 3,66” 0,43" 0,67” 0,67” 1,57” 1,1" 1,22” 0,27”

Ficha Técnica

Modelo do produto Poder Velocidade avaliada Torque Parar Torque Consumo de ar


Peso

KW) (HP) (RPM) (Nm) (Ift. bt) (Nm) (lft. bt) (L/min) (CFM)

(KG)

AMP2-L/FG3 0.12 0.16 400 2.7 2 5.7 4.2 210 7.4 7.3
AMP2-L/FG5 0.12 0.16 240 4.4 3.2 9.3 6.9 210 7.4 7.3
AMP2-L/FG10 0.12 0.16 120 8.7 6.4 18.4 13.6 210 7.4 7.3
AMP2-L/FG15 0.12 0.16 80 13.1 9.7 27.6 20.4 210 7.4 8.5
AMP2-L/FG25 0.12 0.16 48 21 15.5 44.3 32.7 210 7.4 8.5
AMP2-L/FG30 0.12 0.16 40 25.7 18.5 54 39.9 210 7.4 8.5
AMP2-L/FG50 0.12 0.16 24 42.3 31 88.9 65.6 210 7.4 8.5
AMP2-L/FG90 0.12 0.16 14 75 55.4 151.5 111.8 210 7.4 8.5
AMP2-L/FG100 0.12 0.16 12 81.5 60.1 171 126.2 210 7.4 11.2
AMP2-L/FG150 0.12 0.16 8 122.5 90.4 246.5 181.9 210 7.4 11.2
AMP2-L/FG200 0.12 0.16 6 160.5 118.4 322.5 238 210 7.4 11.2
