Descrição do produto:
  Parâmetros do produto do motor pneumático de palheta AMV3.9:
  Potência: 3,9KW, potência: 5,2HP, torque: 14,8N.m, velocidade livre: 2500RPM, consumo de ar: 4800L/min, peso: 10,3-14,9KG (diferentes métodos de instalação, diferentes pesos), três métodos de instalação estão disponíveis: vertical, horizontal, flange, válvula de controle manual opcional, freio, redutor, controlador.
     Recursos padrão:
  Usar ar comprimido como fonte de energia é seguro e à prova de explosão. O produto possui certificado à prova de explosão e atende aos padrões nacionais de segurança. Alta velocidade e alto torque não queimarão devido à sobrecarga. A velocidade é ajustada continuamente. A válvula de controle é usada para alternar a partida, o ajuste e a parada, e as direções de avanço e ré podem ser invertidas instantaneamente. O motor foi projetado para ser fechado como um todo e pode ser usado em ambientes empoeirados, úmidos e agressivos. É amplamente utilizado na indústria química, semicondutores, cristais, petroquímica, tecnologia bioquímica, fábricas de tintas, máquinas automatizadas e outras indústrias.
     Ambiente de trabalho:
  Fluido: Ar comprimido
  Usando pressão: 5Kg/cm     2    (70psi)
  Pressão máxima de trabalho: 6Kg/cm     2    (85 psi)
  Temperatura ambiente: -10°C~ 70°C (só pode ser usado em estado não congelante)
  Óleo lubrificante: IS0VG32 ou similar. (É necessário adicionar óleo com uma névoa de óleo, 2 a 3 gotas por minuto).
  Uso contínuo: Sim (não pode funcionar continuamente sem carga).
  Velocidade recomendada: (0,3 ~ 1) x velocidade máxima de saída.
Parâmetros detalhados
AMV3.9-F


AMV3.9-L


AMV3.9-IEC


| Modelo | Relação de engrenagem | Data na potência máxima | Dados no torque máximo | Peso (kg) | ||||||||
| Poder | Torque | Velocidade | Consumo de ar | Torque máximo | Vertical | Horizontal | Flange | |||||
| HP | KW | Nm | lbf.ft | rpm | L/min | Nm | lbf.ft | KG | KG | KG | ||
| AMV3.9 | 5.2 | 3.9 | 14.8 | 10.7 | 2500 | 4800 | 21 | 15.5 | 10.3 | 10.8 | 14.9 | |
| 1/3 | 40 | 29.5 | 830 | 55 | 40.6 | 40.9 | 40 | ※ | ||||
| 1/5 | 65 | 47.9 | 500 | 98 | 72.3 | |||||||
| 1/10 | 131 | 96.7 | 250 | 203 | 149.8 | |||||||
| 20/01 | 259 | 191.1 | 125 | 4950 | 402 | 296.7 | ||||||
| 1/40 | 396 | 377.9 | 80 | 625 | 461.3 | 51.2 | 64.5 | ※ | ||||
| 1/50 | 628 | 463.4 | 50 | 1017 | 750.5 | |||||||
| 1/60 | 715 | 527.7 | 40 | 1168 | 862 | |||||||
| 1/100 | 1275 | 941 | 25 | 2075 | 1531 | |||||||

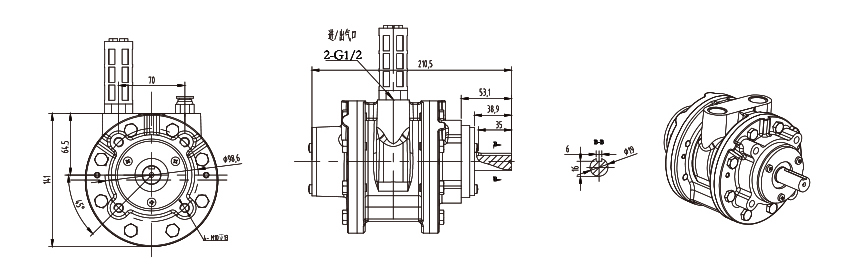

Dimensões de instalação AMV3.9
           |                |
| AMV3.9-F Vertical | AMV3.9-L Horizontal |
           |     |
| Flange AMV3.9-IEC |


| NÃO. | Nome | Quantidade | NÃO. | Nome | Quantidade |
| 1 | Tampa final | 1 | 10 | Rotor do motor | 1 |
| 2 | Rolamento final de acionamento | 1 | 11 | Ejetor | 4 |
| 3 | Anel de vedação | 2 | 12 | Folha Primavera | 4 |
| 4 | Rolamento final de acionamento | 1 | 13 | Lâmina | 4 |
| 5 | Pino-guia | 2 | 14 | Tampa do motor | 1 |
| 6 | Placa final de acionamento | 1 | 15 | Consequência | 1 |
| 7 | Junta Corporal | 2 | 16 | Tampa | 1 |
| 8 | Primavera de cata-vento | 4 | 17 | Tampa do motor | 1 |
| 9 | Vendas principais | 1 |
