personalizado Motor pneumático de pistão AMP5 Gaston

Maquinaria Co da precisão de Anhui Gaston, Ltd. Lar / Produto / Série de motores pneumáticos / Motor pneumático de pistão / Motor pneumático de pistão AMP5 Gaston
  • Motor pneumático de pistão AMP5 Gaston
  • Motor pneumático de pistão AMP5 Gaston
  • Motor pneumático de pistão AMP5 Gaston
  • Motor pneumático de pistão AMP5 Gaston

Motor pneumático de pistão AMP5 Gaston

Parâmetros do produto AMP5:
Potência: 0,37KW, potência: 0,5HP, torque: 4,7N.m, velocidade livre: 1200RPM, consumo de gás: 395L/min, peso: 5,2-5,7KG (diferentes métodos de instalação, diferentes pesos), quatro métodos de instalação estão disponíveis: básico, vertical, horizontal, flange, válvula de controle manual opcional, freio, redutor de engrenagem, controlador.

Recursos padrão:
Utilizando ar comprimido como fonte de energia para segurança e à prova de explosão, o produto possui certificado à prova de explosão e atende aos padrões nacionais de segurança. Alto torque, baixo consumo de gás, não queima devido a sobrecarga, ajuste de velocidade sem etapas, partida, ajuste, parada por comutação da válvula de controle, pode reverter instantaneamente a direção. O motor foi projetado para ser fechado como um todo e pode ser usado em ambientes empoeirados, úmidos e agressivos. Amplamente utilizado na indústria química, semicondutores, cristais, petroquímica, tecnologia bioquímica, fábricas de tintas, máquinas automatizadas e outras indústrias.

Ambiente de trabalho:
Fluido: Ar comprimido
Usando pressão: 5Kg/cm 2 (70psi)
Pressão máxima de trabalho: 6Kg/cm 2 (85 psi)
Temperatura ambiente: -10°C~ 70°C (só pode ser usado em estado não congelante)
Óleo lubrificante: IS0VG32 ou similar. (É necessário adicionar óleo com uma névoa de óleo, 2 a 3 gotas por minuto).
Uso contínuo: Sim (não pode funcionar continuamente sem carga).
Velocidade recomendada: (0,3 ~ 1) x velocidade máxima de saída.

  • Parâmetros detalhados

Modelo Relação de engrenagem Saída Máxima Torque de parada Peso (kg)
Poder Torque Velocidade nominal Consumo de ar Básico Vertical Horizontal
HP KW Nm Ibf. pés R.P. L/min CFM Nm Ibf. pés KG KG KG
AMP5 0.5 0.37 4.7 3.5 750 395 13.9 6.5 5.5 5.2 5.5 5.7
G1/3 13.3 9.8 250 17.8 13.1 " 11.9 12.1
G1/5 22 16.2 150 29.6 21.8
G1/10 43.5 32.1 75 59 43.5
G1/15 64.3 47.5 50 86.7 64 " 14.5 14.8
G1/20 87.2 64.4 37.5 119.5 88.2
G1/30 129.5 95.6 25 178.9 132
G1/40 171 126.2 18.5 236.1 174.2
G1/50 213.5 157.6 15 296.8 219
G1/60 256.2 189.1 12.5 358.8 264.8
G1/80 338.1 249.5 9 524.2 386.9

Visualização esquemática do plano:

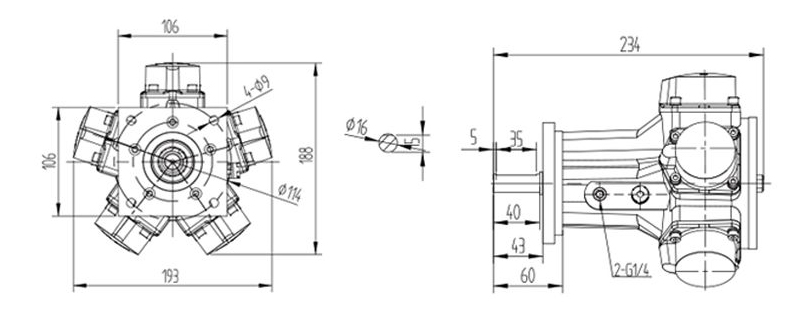

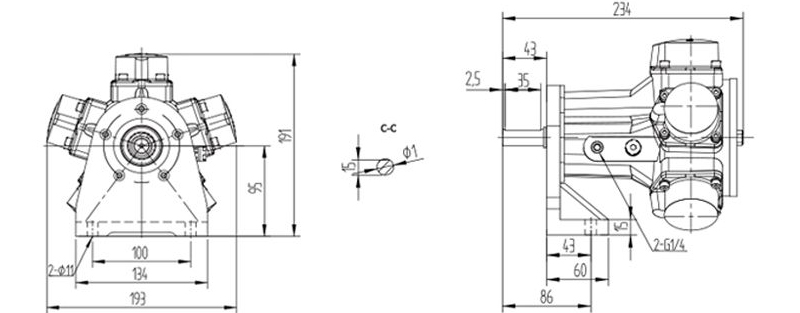

AMP5-T (tipo básico) AMP5-F(Vertical)
AMP5-L(Horizontal) AMP5-IEC (tipo flange)

Diagrama de detalhamento do produto:

NÃO. Nome Quantidade NÃO. Nome Quantidade NÃO. Nome Quantidade
1 Habitação 1 12 Junta 5 23 Anéis de vedação 1
2 Válvula de distribuição 1 13 Junta Corporal 2 24 A tampa do motor 1
3 Rolamento final de acionamento 1 14 Anéis de vedação 2 25 Flange redonda 1
4 O fuso 1 15 Rolamento de rolo 1 26 Parafuso de ventilação 1
5 Selo Shalf 1 16 Parafuso do virabrequim 1 27 Flange quadrada 2
6 Mola do cartão perfurado 1 17 Camisa de cilindro 5 28 Placa horizontal 1
7 Rolamento final de acionamento 1 18 Anéis de vedação 5 29 Silencioso 1
8 Anel de retenção 1 19 Cabeça do cilindro 5 30 Tampão traqueal 1
9 Pistão 5 20 Anéis de vedação 5 31 Plugue 2
10 Biela 5 21 Arruela de pressão 20
11 Pare o pino 5 22 Parafuso de cabeça sextavada 20
