Parâmetros do produto AMP1:
  Potência: 0,08KW, potência: 0,11HP, torque: 0,64N.m, velocidade livre: 1200RPM, consumo de gás: 200L/min, peso: 1,4-2,3KG (diferentes métodos de instalação, diferentes pesos), quatro métodos de instalação estão disponíveis: básico, vertical, horizontal, flange, válvula de controle manual opcional, freio, redutor de engrenagem, controlador.
     Recursos padrão:
  Utilizando ar comprimido como fonte de energia para segurança e à prova de explosão, o produto possui certificado à prova de explosão e atende aos padrões nacionais de segurança. Alto torque, baixo consumo de gás, não queima devido a sobrecarga, ajuste de velocidade sem etapas, partida, ajuste, parada por comutação da válvula de controle, pode reverter instantaneamente a direção. O motor foi projetado para ser fechado como um todo e pode ser usado em ambientes empoeirados, úmidos e agressivos. Amplamente utilizado na indústria química, semicondutores, cristais, petroquímica, tecnologia bioquímica, fábricas de tintas, máquinas automatizadas e outras indústrias.
     Ambiente de trabalho:
  Fluido: Ar comprimido
  Usando pressão: 5Kg/cm     2    (70psi)
  Pressão máxima de trabalho: 6Kg/cm     2    (85 psi)
  Temperatura ambiente: -10°C~ 70°C (só pode ser usado em estado não congelante)
  Óleo lubrificante: IS0VG32 ou similar. (É necessário adicionar óleo com uma névoa de óleo, 2 a 3 gotas por minuto).
  Uso contínuo: Sim (não pode funcionar continuamente sem carga).
  Velocidade recomendada: (0,3 ~ 1) x velocidade máxima de saída.
Parâmetros detalhados
| Modelo | Relação de engrenagem | Saída Máxima | Torque de parada | Peso (kg) | |||||||||
| Poder | Torque | Velocidade nominal | Consumo de ar | Básico | Vertical | Horizontal | |||||||
| HP | KW | Nm | Ibf. pés | R.P. | L/min | CFM | Nm | Ibf. pés | KG | KG | KG | ||
| AMP1 | 0.11 | 0.08 | 0.64 | 0.47 | 1200 | 200 | 7 | 1.1 | 0.81 | 1.4 | 1.8 | 2.3 | |
| G1/3 | 1.8 | 1.32 | 400 | 2.9 | 2.1 | " | 6.9 | 7.1 | |||||
| G1/5 | 3 | 2.2 | 240 | 4.9 | 3.6 | ||||||||
| G1/10 | 6.1 | 4.5 | 120 | 9.8 | 7.2 | ||||||||
| G1/15 | 8.8 | 6.5 | 80 | 14.7 | 10.8 | " | 8.4 | 8.2 | |||||
| G1/20 | 11.5 | 8.5 | 60 | 19 | 14 | ||||||||

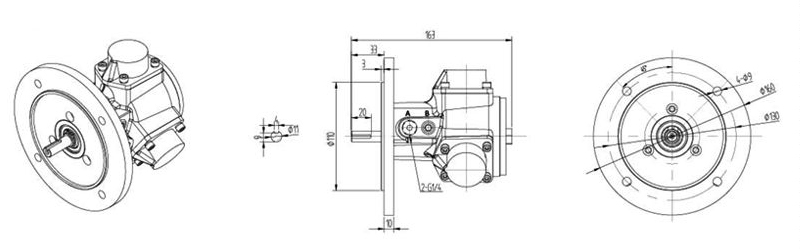

Visualização esquemática do plano:
           |                |
| AMP1-T (tipo básico) | AMP1-F(Vertical) |
           |                |
| AMP1-L(Horizontal) | AMP1-IEC (tipo flange) |
Diagrama de detalhamento do produto:


| NÃO. | Nome | Quantidade | NÃO. | Nome | Quantidade | NÃO. | Nome | Quantidade |
| 1 | Habitação | 1 | 12 | Junta Corporal | 2 | 23 | Parafuso de ventilação | 1 |
| 2 | Válvula de distribuição | 1 | 13 | Junta | 3 | 24 | A tampa do motor | 1 |
| 3 | Rolamento final de acionamento | 1 | 14 | Localize a junta | 2 | 25 | Parafuso do virabrequim | 1 |
| 4 | O fuso | 1 | 15 | Rolamento de rolo | 2 | 26 | Tampão traqueal | 1 |
| 5 | Selo Shalf | 1 | 16 | Parafuso de cabeça cilíndrica | 12 | 27 | Plugue | 2 |
| 6 | Mola do cartão perfurado | 1 | 17 | Camisa de cilindro | 3 | 28 | Silencioso | 1 |
| 7 | Rolamento final de acionamento | 1 | 18 | Anéis de vedação | 3 | 29 | Flange quadrada | 1 |
| 8 | Anel de retenção | 1 | 19 | Cabeça do cilindro | 3 | 30 | Placa horizontal | 1 |
| 9 | Pistão | 3 | 20 | Anéis de vedação | 3 | 31 | Flange redonda | 1 |
| 10 | Biela | 3 | 21 | Arruela de pressão | 12 | |||
| 11 | Pare o pino | 3 | 22 | O-rings | 1 |
